UL认证线

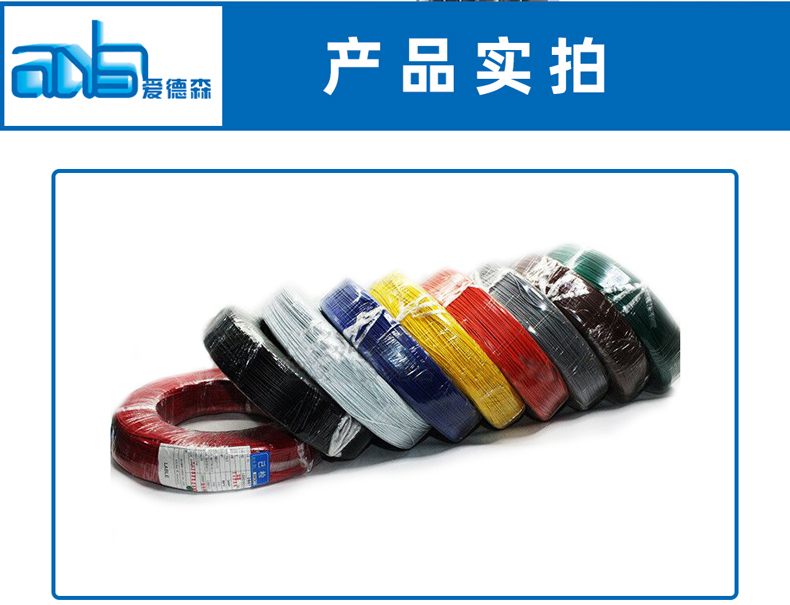

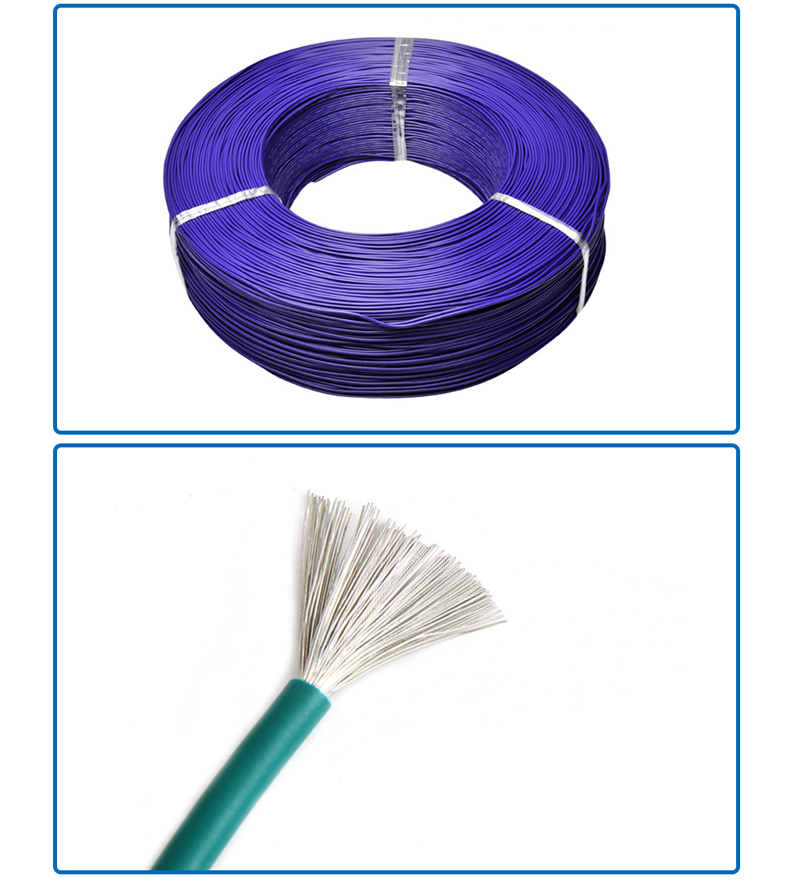

美标UL1571 20awg 裸铜缠绕屏蔽pvc绝缘电子线

产品特点 :

美标UL1571电子线产品特征 1.额定温度:80C 2.额定电压:30V 3.执行标准:UL758,UL1581 4.导体使用单根或绞合最小50AWG镀锡或裸铜线 5.绝缘采用聚氯乙烯材料或半硬质聚氯乙烯材料 6.通过UL V

立即咨询
  • 产品详情

美标UL1571电子线产品特征

1.额定温度:80ºC
2.额定电压:30V
3.执行标准:UL758,UL1581
4.导体使用单根或绞合最小50AWG镀锡或裸铜线
5.绝缘采用聚氯乙烯材料或半硬质聚氯乙烯材料
6.通过UL VW-1——CSA FT1垂直燃烧
7.绝缘厚度均匀,易剥,易裁
8.环保要求:符合RoHS标准
9.产品广泛用于一般电子,电器设备内部连接线


美标UL1571电子线产品参数

UL 型号 导体Conductor 绝缘Insulation 缠绕Spiral 护套Jacket 最大导体电阻(Ω/kft)

规格AWG

构造(No./mm) 线径(mm) 厚度(mm) 外径(mm) 构造(No./mm) 厚度(mm) 外径(mm)
UL1571 30 7/0.10 0.3 0.2 0.70 - - - 116
28 7/0.127 0.38 0.26 0.90 - - - 72.8
26 7/0.16 0.48 0.26 1.00 - - - 45.8
24 11/0.16 0.61 0.25 1.10 - - - 28.7
22 17/0.16 0.76 0.27 1.30 - - - 18.1
20 26/0.16 0.94 0.27 1.50 - - - 11.2
30 7/0.10 0.3 0.2 0.70 21/0.10 0.25 1.4 116
28 7/0.127 0.38 0.19 0.75 24/0.10 0.25 1.45 72.8
26 7/0.16 0.48 0.26 1.00 29/0.10 0.35 1.9 45.8
24 11/0.16 0.61 0.25 1.10 32/0.10 0.35 2 28.7
22 17/0.16 0.76 0.28 1.30 37/0.10 0.35 2.2 18.1
20 26/0.16 0.94 0.28 1.50 42/0.10 0.35 2.4 11.2
18 41/0.16 1.18 0.31 1.80 50/0.10 0.35 2.7 7.06
16 26/0.254 1.49 0.31 2.10 49/0.12 0.38 3.1 4.45
