美标铁氟龙高温线

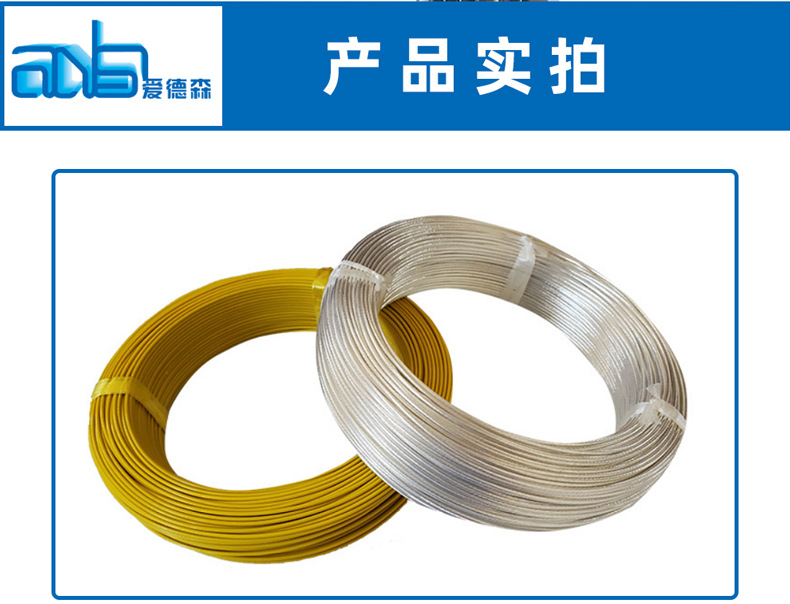

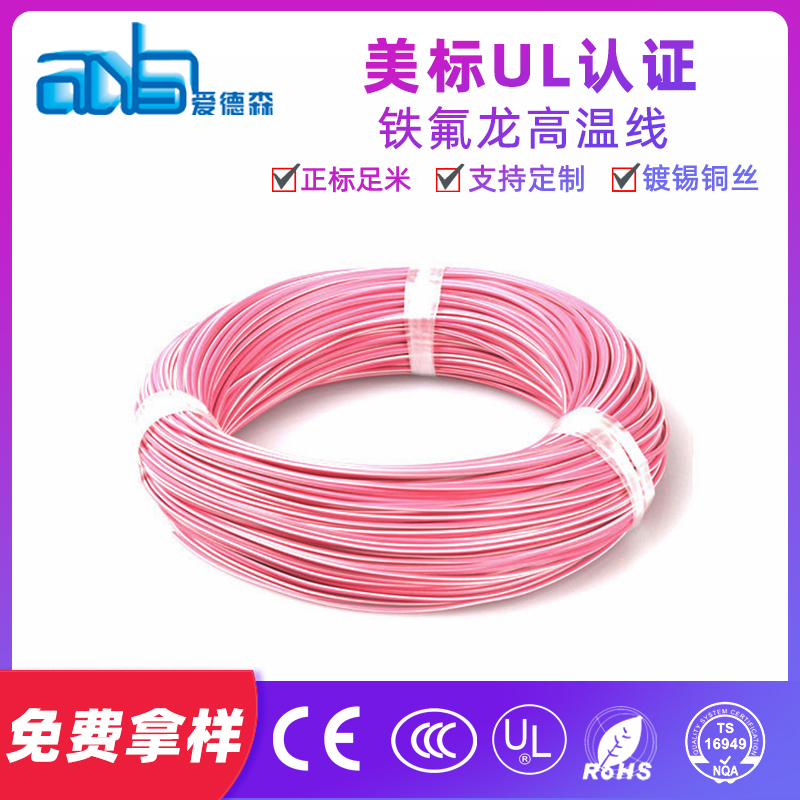

美标UL1589 20awg 极细铁氟龙单芯电子线

产品特点 :

美标UL1589 细铁氟龙高温线产品特征 额定电压 :30V 温度范围:-40℃+80℃ 导体:30-10AWG镀锡铜线 绝缘体:FEP 外径容差:0.10mm 颜色:黑-棕-红-橙-黄-绿-蓝-紫-灰-白-透明-黄/绿等 美标UL15

立即咨询
  • 产品详情

美标UL1589 细铁氟龙高温线产品特征

额定电压:30V

温度范围:-40℃+80℃

导体:30-10AWG镀锡铜线

绝缘体:FEP

外径容差:±0.10mm

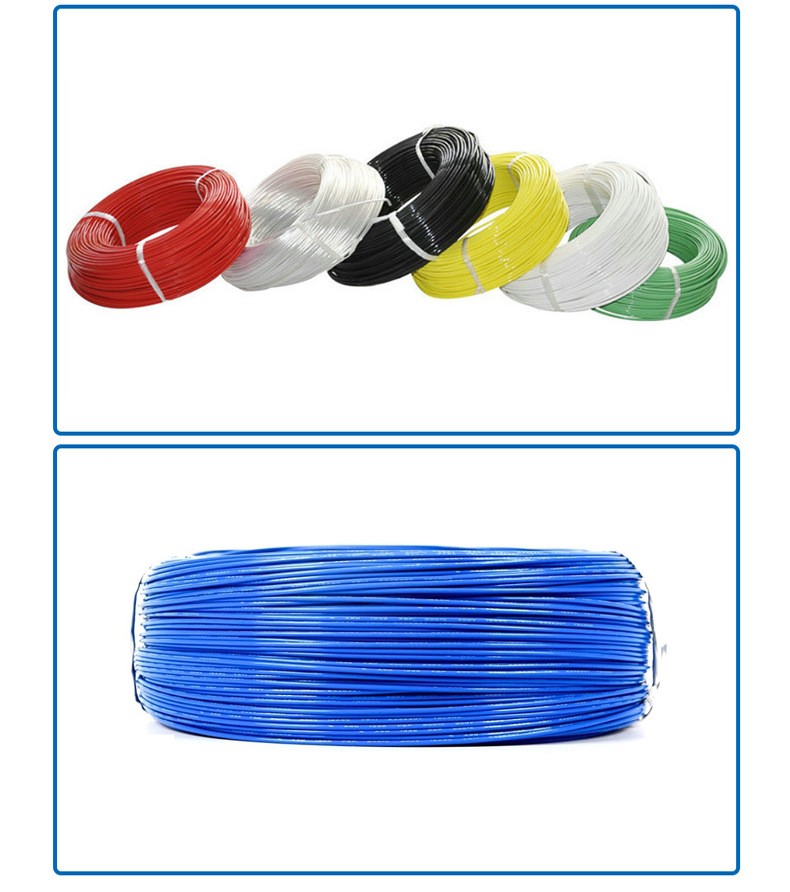

颜色:黑-棕-红-橙-黄-绿-蓝-紫-灰-白-透明-黄/绿等


美标UL1589 细铁氟龙高温线产品参数


     导体  绝缘体 电气特性  包

线号

AWG

导体构造

Conductor

construction

NO. x mm

直径

Diameter

mm

绝缘厚度

Insulation

Thickness mm

完成外径

Over

Diameter

mm

导体电阻

 Condutor

 Resistance 20℃

ohm/km

允载电流

Permissible

 ampacity

 20℃ - AMR

米/卷

 Mt /coils

30 7x 0.1  0.31 0.20  0.75 361.00  0.66 610
28 7x 0.12 0.36 0.20 0.80 227.00 1.06 610
26 7x0.160 0.48 0.20 0.90 143.00 1.68 305
  19x0.100 0.50 0.20 0.90 143.00 1.68 305
24 7x 0.20 0.61 0.20 1.01 89.30 26.90 305
  19x0.120 0.60 0.20 1.00 89.30 26.90 305
22 7x0.254 0.76 0.20 1.16 56.40 4.26 305
  19x0.150 0.75 0.20 1.15 56.40 4.26 305
20 7x0.310 0.93 0.20 1.33 35.20 6.82 305
  19x0.185 0.93 0.20 1.33 35.20 6.82 305
18 7x0.390 1.17 0.25 1.67 22.20 10.81 305
  19x0.23 1.15 0.25 1.65 22.20 10.81 305
16 7x0.500 1.50 0.25 2.00 14.00 17.14 305
  19x0.300 1.51 0.25 2.01 14.00 17.14 305
14 19x0.370 1.85 0.33 2.51 8.78 27.33 200
12 19x0.45 2.26 0.33 2.92 5.53 43.40 200
10 37x 0.425 2.98 0.33 3.64 3.48 68.97 100


美标UL1589 细铁氟龙高温线产品特点


耐高溫、低溫、酸、鹼、油、阻燃、防腐防潮、滿 足UL758、UL1581、RoIIS要求。
